JM-601B+ 全自動雙頭穿號碼管 單頭插殼機
視頻演示
日精智能JM-601B+ 全自動雙頭穿號碼管 單頭插殼機，采用精密伺服驅動PLC數控系統，可存儲100組配方以便靈活調用生產數據?？缮a60-3000mm，1-8種線色選擇(標配6色)，#16～#28線號的生產。
主要功能：
電線切斷、兩端去皮、兩端壓著、兩端穿號碼管、熱縮、一端插殼。支持非標定制，還可靈活擴展多項附加功能：絞線、焊錫、穿防水栓、穿熱縮管等。
JM-601B+可選裝壓力監測系統和CCD視覺檢測系統，能夠實時顯示產品影像和壓接力曲線，并進行對比分析、壓接不良時會觸發警報并自動分揀不良品，加工全過程質量監控。

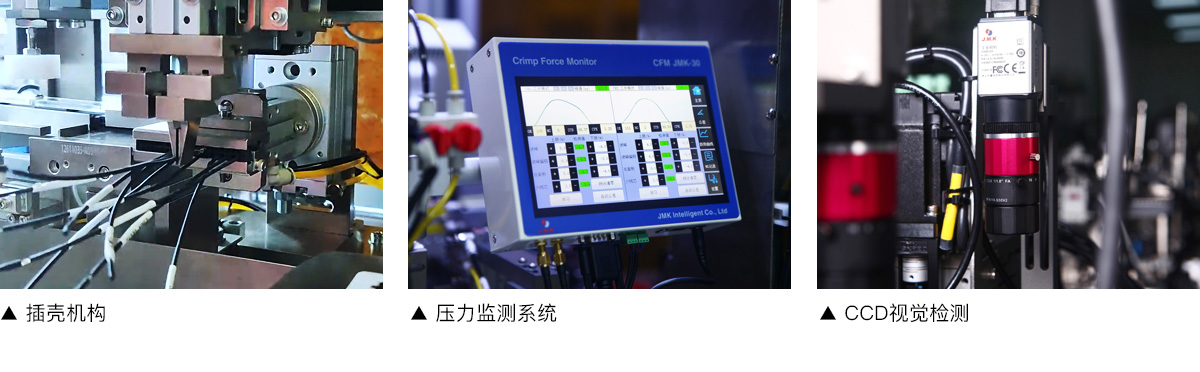

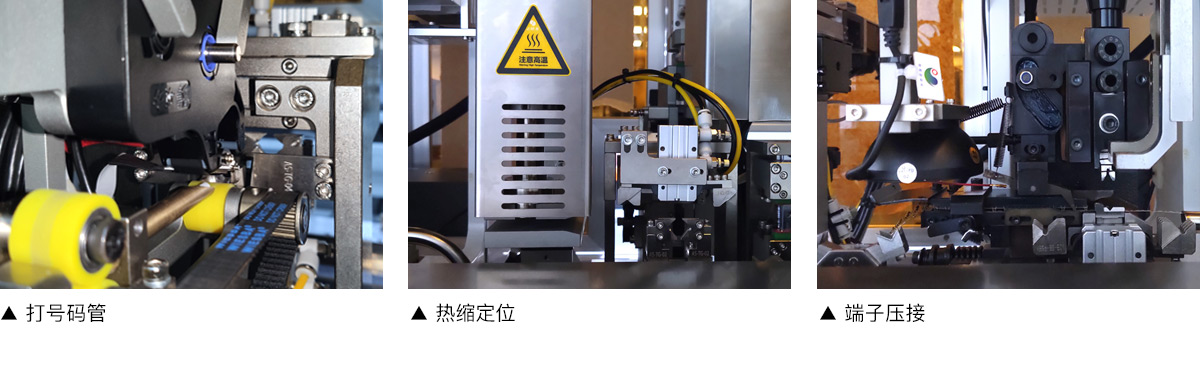

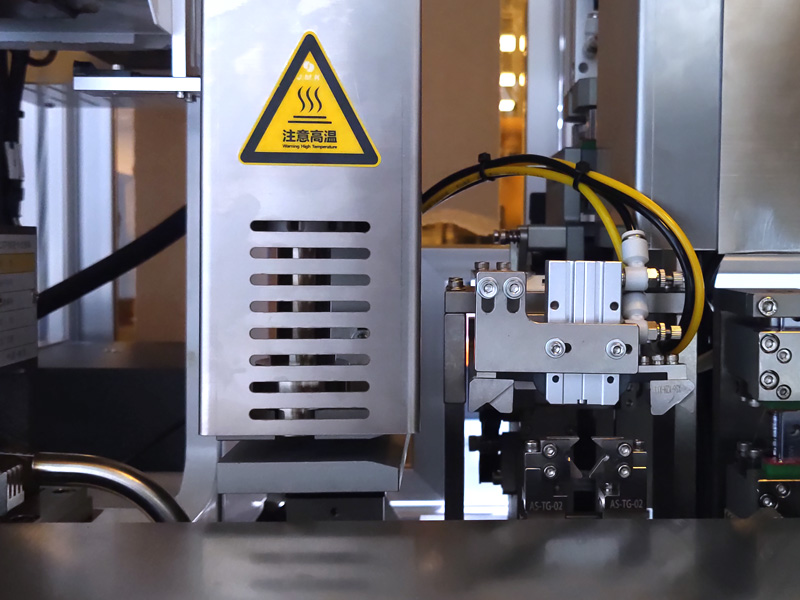

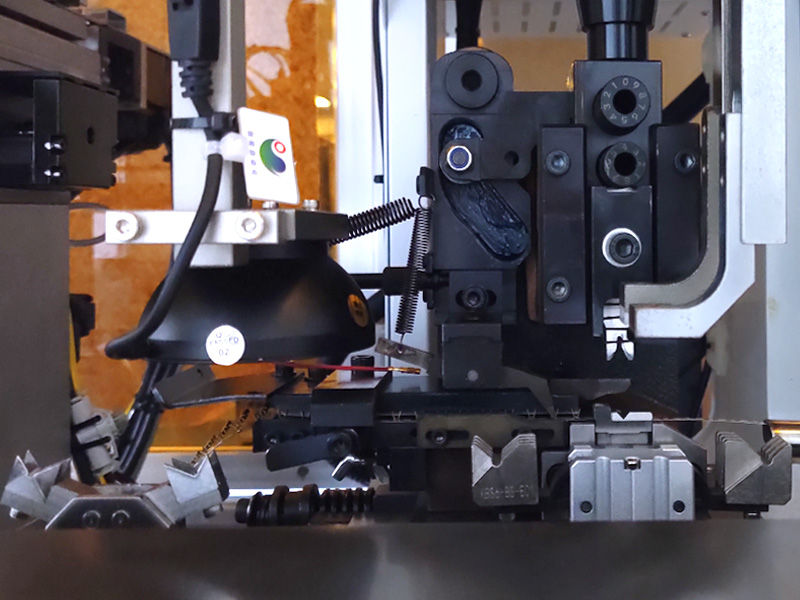

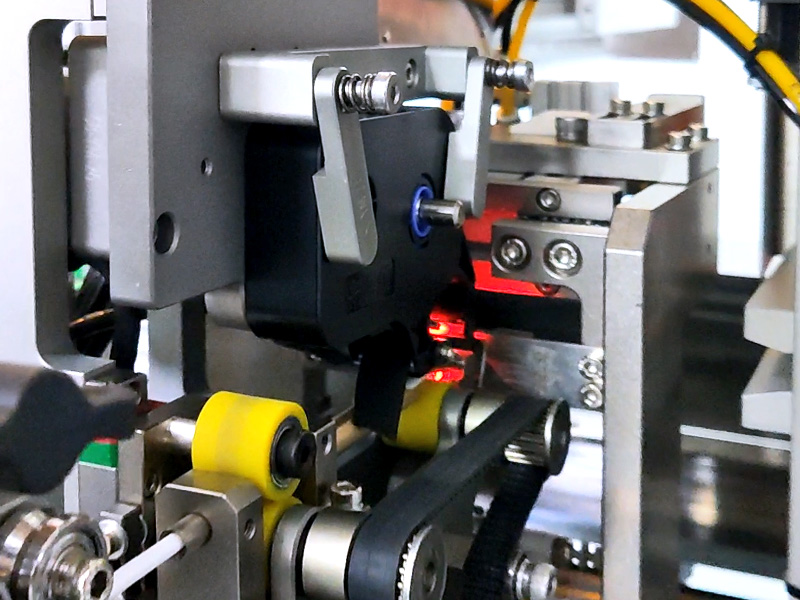

設備細節：

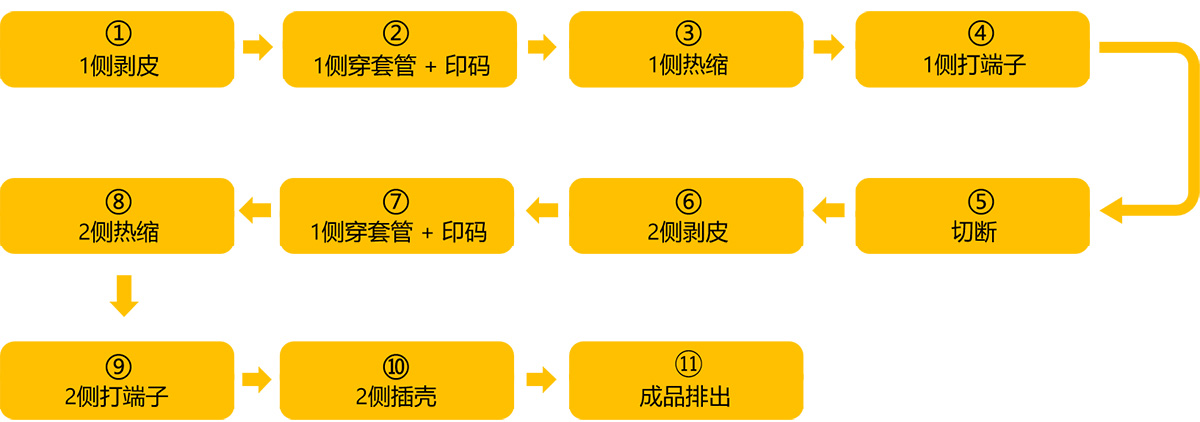

設備動作流程：
技術參數：
| 型號名稱 | JM-601B+ 全自動雙頭穿號碼管 單頭插殼機 |
| 功 能 | 電線切斷、兩端去皮、兩端壓著、兩端穿號碼管、熱縮、一端插入、電線反向拿法、良品/不良品自動分揀 |
| 導線規格 | AWG#16—#28（電線外徑2.5mm以下） |
| 電線色 | 6色（可定制） |
| 切斷長度 | 60mm—3000mm |
| 切斷長精度 | 產品線長的±0.5%mm |
| 剝皮長度 | 0-15mm |
| 穿管規格 | 5mm — 25mm |
| 打碼方式 | 熱轉印打碼機 * 2臺 |
| 壓接力度 | 2T伺服壓著機 * 2臺 |
| 壓接行程 | 30mm |
| 適用模具 | 通用型 OTP 模具 |
| 檢測裝置 |
標配：壓力低下、電線有無檢出、電線過負荷檢出、壓著失誤檢出、端子有無檢出、端子過負荷檢出、端子插入檢出 選配：壓力檢測裝置、CCD視覺檢測系統 |
| 控制方式 | PLC控制 |
| 壓縮空氣 | 0.5~0.7Mpa（約130N/min~170N/min） |
| 電 源 | 單相 AC220V 50/60Hz 16A |
| 外形尺寸 | W2000×D3000×H1600mm（不含突起物）+W1000+D900+H1000mm(放線架) |
| 機械質量 | 約1000kg+80kg(放線架) |

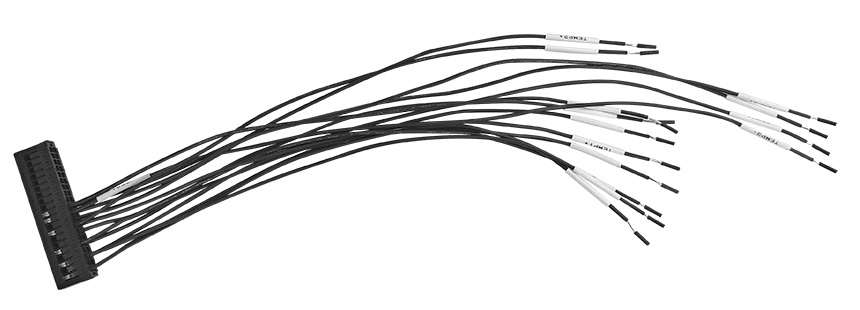

線束樣例：
